TL;DR: Uma planta de garagem completa contém: vagas cotadas e numeradas (com tipo — comum, PCD, idoso, moto), corredores com largura e sentido de fluxo, rampas com inclinação e concordâncias, pilares e elementos estruturais, alturas livres, sinalização e rotas de pedestres. Em condomínio, a planta arquivada na prefeitura ou no registro de imóveis raramente reflete a garagem real — e essa diferença é a origem de conflitos de vaga, reprovações de vistoria e reformas mal orçadas. O primeiro passo de qualquer intervenção é o levantamento as-built: redesenhar a planta como a garagem é de fato.

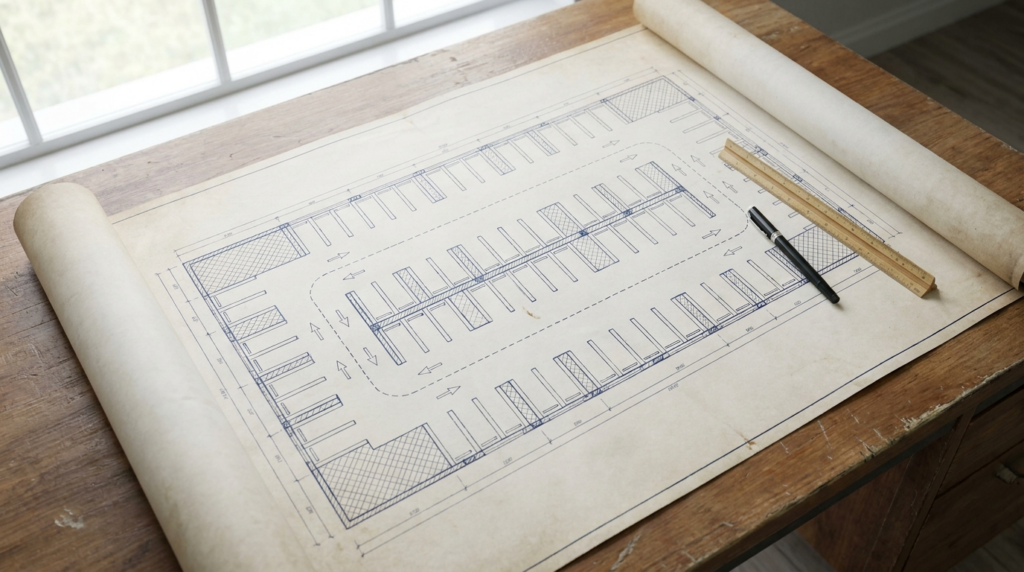

O que uma planta de garagem completa precisa ter
| Elemento | O que mostra | Por que importa |
|---|---|---|
| Vagas cotadas | Largura × comprimento de cada vaga, numeração e tipo | Prova de conformidade com o Código de Obras |
| Corredores | Largura e sentido de circulação | Define manobra e capacidade real |
| Rampas | Inclinação (%), largura, concordâncias | Acesso viável para a frota atual |
| Estrutura | Pilares, vigas (projeção), juntas | Restringe layout; base para reformas |
| Alturas livres | Cotas de pé-direito e pontos baixos (dutos) | Sinalização e restrição de veículos |
| Rotas de pedestre | Faixas, acessos, escadas, elevadores | Acessibilidade (NBR 9050) e segurança |
| Sinalização | Prancha com placas e pintura de piso | Execução correta da demarcação |
As medidas de referência de cada elemento estão nos nossos guias de dimensões mínimas de vaga, largura de corredor e inclinação de rampa.
Como ler a planta: 4 verificações rápidas
- Escala e cotas: meça uma vaga qualquer na planta e confira na garagem real com trena. Diferença acima de centímetros = planta desatualizada;
- Conte as vagas por tipo: o total e os percentuais de PCD (2%) e idoso (5% em uso coletivo) devem bater com a situação exigida;
- Siga o fluxo com o dedo: da entrada até a vaga mais distante e de volta à saída — cruzamentos em sentido duplo com corredor estreito aparecem na hora;
- Procure a data e a assinatura: planta sem responsável técnico e sem data não serve como documento — é desenho ilustrativo.
Planta legal × garagem real: por que divergem
Três décadas de pequenas mudanças — vagas revendidas e redesenhadas, pilares “engordados” por reformas, dutos novos, demarcações repintadas a olho — fazem a garagem real se afastar da planta aprovada. As consequências práticas:
- Conflito de vagas em condomínio: vaga da matrícula não corresponde ao piso — disputa jurídica clássica;
- Reprovação em vistoria (bombeiros, prefeitura) por divergência entre documento e realidade;
- Reformas orçadas errado: obra planejada sobre planta antiga descobre a realidade na demolição — aditivos e atraso;
- Venda/locação travada: due diligence encontra a divergência e desconta do preço.
A correção é o levantamento as-built seguido, quando necessário, de regularização na prefeitura.
Quem faz e quanto tempo leva
O levantamento de uma garagem de condomínio típica (50–200 vagas) leva de 1 a 3 semanas entre medição (trena a laser ou scanner) e desenho técnico final assinado. É o insumo básico de qualquer projeto de estacionamento — e o investimento mais barato da cadeia: errar a planta custa múltiplos dela em obra.
Perguntas frequentes
Onde consigo a planta da garagem do meu condomínio?
Com a administradora/síndico (arquivo do condomínio), na prefeitura (processo de aprovação da obra) ou no cartório de registro de imóveis (quando as vagas são unidades autônomas). Se nada for encontrado ou estiver desatualizado, faz-se o levantamento as-built.
O que é planta as-built?
É a planta “como construído”: o desenho técnico da garagem do jeito que ela existe hoje, medida in loco — não como foi projetada décadas atrás.
Vaga de garagem aparece na matrícula do imóvel?
Depende do empreendimento: vaga pode ser unidade autônoma (matrícula própria), área vinculada à unidade ou área comum com uso definido pela convenção. A planta e a convenção juntas respondem.
Quanto custa fazer a planta de uma garagem?
Depende da área e do nível de detalhe (só layout × layout + estrutura + instalações). É a etapa mais barata do ciclo de projeto e a que mais evita custo depois.
Posso redesenhar as vagas a partir da planta nova?
Sim — esse é o uso mais comum: com o as-built em mãos, simular layouts otimizados e ganhar vagas sem obra. Veja como aumentar vagas sem obra.
Artigo elaborado pela equipe técnica da ProjetoPark. Revisado em agosto de 2026.
